Ein Palettenmagazin ist der direkte Weg zu mehr Ergonomie und Wirtschaftlichkeit in Ihrem Unternehmen.
Wenn Sie Ordnung in Ihrem Palettenlager möchten und keine "wilden" Palettenstapel mehr sehen können, dann ist ein Palettenmagazin die richtige Entscheidung. Paletten können per Handhubwagen zugeführt oder entnommen werden - ganz so, wie Sie es brauchen. Damit entfällt auch das Heben schwerer Paletten und die damit verbundene Verletzungsgefahr. Ein Palettenspender ist daher ein Muss für jede Versandabteilung ab ca. 5 Palettenbewegungen pro Tag.
Palettenmagazine sind Garant für Sicherheit und Ordnung im täglichen Betrieb. Sie tragen maßgeblich zu einer Steigerung der Ergonomie bei und verhindern Palettenbeschädigungen. "Wilde Palettenstapel" werden verhindert. Dadurch ist die Gefahr von Verletzungen und Unfällen faktisch ausgeschlossen.
In Palettenmagazinen werden Palettenstapel gespeichert und einzelne Paletten "von unten" zugeführt oder entnommen. Der Aufbau kann wie folgt beschrieben werden:
- Palettenmagazine besitzen 2 Seitenwände, in denen die Hub- und Greiftechnik untergebracht ist und eine rückseitigen Quertraverse.
- Die Hubvorrichtung besteht aus Pneumatik-Zylindern oder Spindeln. Sie sorgt für die vertikale Bewegung des gesamten Palettenstapels.
- Die Greiftechnik sind 4 schwenkbare Hebebolzen, welche auf Signal seitlich in eine Palette einfahren.
Damit kann eine Palette abgesetzt oder aufgenommen werden.
- Sicherheitstechnisch ist der Palettenspender mit einem Lichtvorhang im Einfahrtsbereich und ggfs. mit einem Schutzzaun ausgerüstet.
Dieser verhindert ein Kippen des Palettenstapels und ein Eingreifen während des Hub- und Senkprozesses.
- Eine SPS-Steuerung sorgt für den reibungslosen Ablauf des Auf- und Abstapelns.
- Typischerweise werden ganze Palettestapel mit einem Gabelstapler zugeführt und Einzelpaletten mit einem Handhubwagen entnommen.
- Neben der optimalen Raumnutzung sorgen Palettenspeicher für Ordnung im Lager und Versand.
- Sie behalten den Überblick, wilde Stapel werden verhindert. bis zu 24 Paletten stehen sorterein und sauber gestapelt zur Verfügung.
- Stolperfallen und die Wahl falscher Palettengrößen werden vermieden.
- Ein zentreal aufgestelltes Gerät ist für alle Mitarbeitenden schnell zugänglich.
- Automatische Palettenmagazine können ortsungebunden aufgestellt werden.
- Es wird nur ein Stromanschluss und ein Luftanschluss (außer bei rein elektrischen Geräten) benötigt.
- Die Bedienung kann wahlweise manuell oder automatisch erfolgen. Da die Geräte über einen Auf- und Abstapelmodus verfügen,
steht damit entweder immer eine Palette zur Abholung bereit oder eine Palette kann zur Aufnahme in das Magazin unten eingeführt werden.

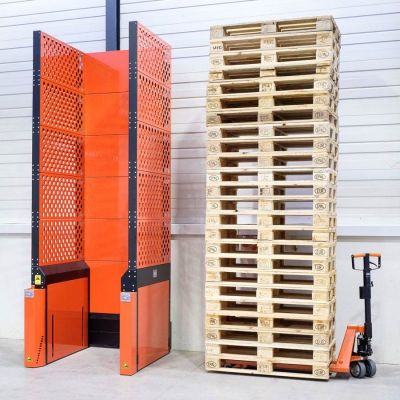

- Palettenspender können je nach Ausführung Stapel von 15 oder 24 Paletten speichern. Damit wird die Hallenhöhe optimal genutzt.
- Damit große Palettenstapel nicht kippen, wird auf dem Palettenmagazin ein Schutzzaun montiert.
Er dient gleichzeitig als Befestigung für eine optionale Sensorik zur Erkennung maximaler oder minimaler Stapelhöhen.
- Standardmäßig werden Palettenmagazine für die Normabmessungen der Holzpaletten 800 x 1200, 1000 x 1200 und 1200 x 1200 gebaut.
- Auch die Verarbeitung von CP-Paletten ist möglich. Hier müssen nur die Hebebolzen leicht versetzt werden.

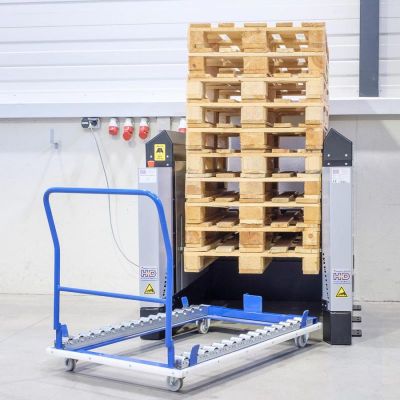

- Ebenfalls ist der Einsatz von Rollwagen vorgesehen. Hierzu wird der Palettenspender mit einem Gestell unterbaut, das den Rollwagen aufnimmt.
- Letztlich kann die Palettenentnahme auch rückseitig im Bereich der Quertraverse erfolgen. Die Materialflussrichtung bleibt damit erhalten.
- Palettenspender sichern einen fachgerechten Umgang mit Paletten zu.
- Das Greifen und Absetzen der Paletten über die Hebebolzen erfolgt flächig und schonend.
- Eine Verwindung oder Durchbiegung der Paletten beim Handling ist ausgeschlossen.
- Selbstverständlich entsprechen alle Geräte der aktueller Maschinenrichtlinie und sind CE-konform gebaut.

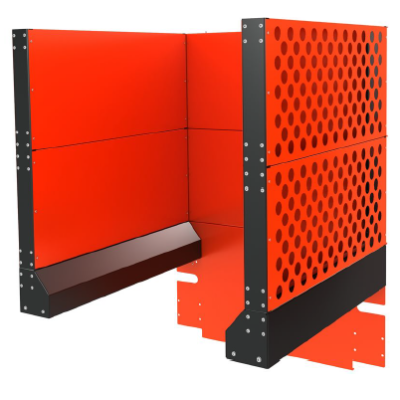

- Durch die 3-seitige Umhausung werden die Mitarbeitenden vor Holzspreißeln, Nägeln oder abstehenden Klötzen und Leisten geschützt.
- Die Paletteenmagazine sind sehr robust gebaut. Massives Stahlblech an den Seitenwänden und rückseitig
schützt vor Verformungen auch beim rauhen Dauereinsatz.
- Ein Sick-Lichtschrankenvorhang verhindert ein Eingreifen während des Betriebs.
Weiterhin sind alle Gerät mit einer Siemens SPS und Fest-Pneumatik ausgestattet.
- Palettenmagazine lassen sich sehr einfach in einen automatisierten Materialfluss einbinden. Eine I/O-Box sorgt für den notwendigen Signalaustausch.

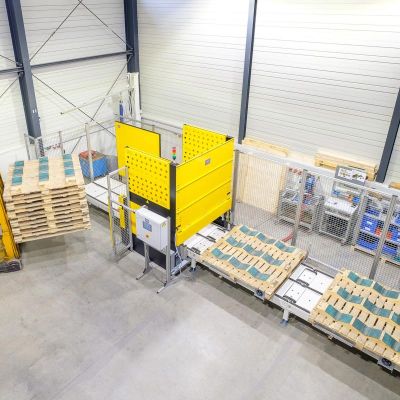

- Rollbahnen können unter das Magazin gebaut werden. Leer-Paletten können dann automatisch abgenommen oder aufgesetzt werden.
- Auch Änderungen in der Materialflussrichtung um 90° sind innerhalb des Magazins möglich.
- Für den Einsatz mit AGVs ist eine MiR-Schnittstelle vorbereitet (Option).

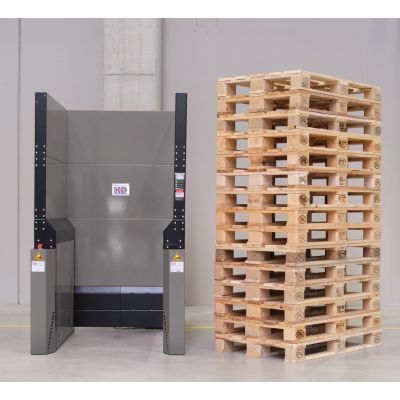

- Sonderfarben, Edelstahlausführungen, Max- und Min-Melder, besondere Schnittstellen oder Unterbauten sind für uns kein Problem.
- Auf Wunsch führen wir auch Sonderkonstruktionen für Klapp-Boxen o.ä. aus
- Ebenfalls können auch bis zu 5 Paletten gleichzeitig dem Gerät entnommen oder zugeführt werden.
- Sie haben keine Druckluft? wir bieten auch rein elektrische Geräte an
H+D gewährt für seine Palettenspender eine Ersatzteil-Verfügbarkeitsgarantie von 25 Jahren!
Ein Palettenmagazin ist ein Hilfsmittel, mit dem Paletten zu einem Turm aufgestapelt werden können. Umgekehrt können auch Paletten abgestapelt werden. Die Zuführung oder Entnahme der Paletten erfolgt dabei immer bequem "von unten", d.h. es wird kein Stapler benötigt. Das Heben und Senken der Paletten erfolgt über seitliche Hebebolzen. Die Standardstapelhöhe beträgt 15 Paletten, da für diese Höhe l
